環保空調速度控制器規范

作者：muzi 來源：互聯網時間：2021-01-22 11:37:25 瀏覽：5266

指南：環保空調速度控制說明

環保空調速度控制器規范

變頻環保空調控制器

1.1性能特征

適用于：三相多速變頻環保空調機型；

具有冷卻、送風、清洗、排風、擺動、報警功能；

采用遠程遙控，方便用戶使用；

具有水位監控和聲音報警功能；

具有清潔功能，保持空氣清新；

采用空間電壓矢量變頻調速技術。多級調速用戶可以隨意控制風量；

輸出電流為正弦波，電機噪音低，發熱低。

新通風功能：一般環保空調控制器只能向室內送新鮮空氣，不能向外排風。該產品可以將渾濁的室內空氣抽出，排到室外，從而徹底清新室內空氣。

增加了更多的保護，包括過載保護、、缺水保護、、超溫保護、、缺相保護、、故障判斷等。以提高控制器的使用壽命。

使用效率更高，省電，、環保。

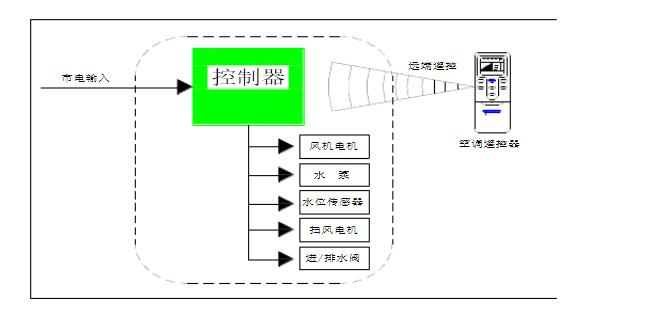

1.2產品結構

環保空調調速器規范

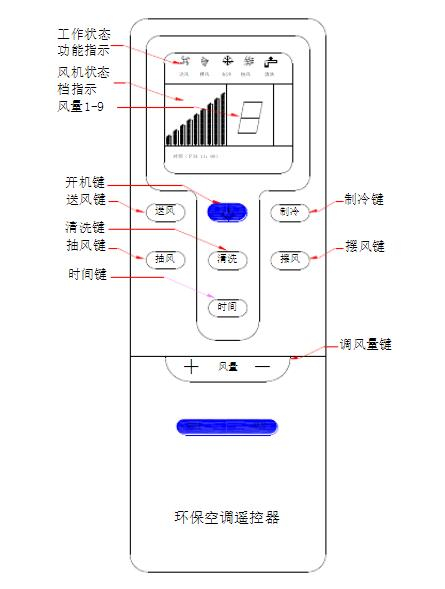

1.3遙控器的功能描述

環保空調速度控制器規范

1.4連接線

端子標記：(內部是連接線的顏色)

環保空調速度控制器規范

符號描述：U-三相輸出端子1 V-三相輸出端子2 W-三相輸出端子3 COM-水位公共端子H-高水位端子M-低水位端子L-市電輸入火線N-市電輸入零線/外圍零線PE-地線O-排水閥火線P-水泵火線S-阻尼器電機火線I-進水閥火線

連接描述：

1.U、 V、 W分別接三相電機的三條輸入線U0x 1775V0x 1775 W；

2.h接水位傳感器高水位線，COM接水位傳感器公共端線，M接水位傳感器低水位線；

3.L、 N、 PE為輸入火線、、零線、地線；O、p、s、i分別與排水閥fire、水泵fire、搖擺空氣fire、進水閥fire相連，與輸入n相連的藍色細線為其公共零線。

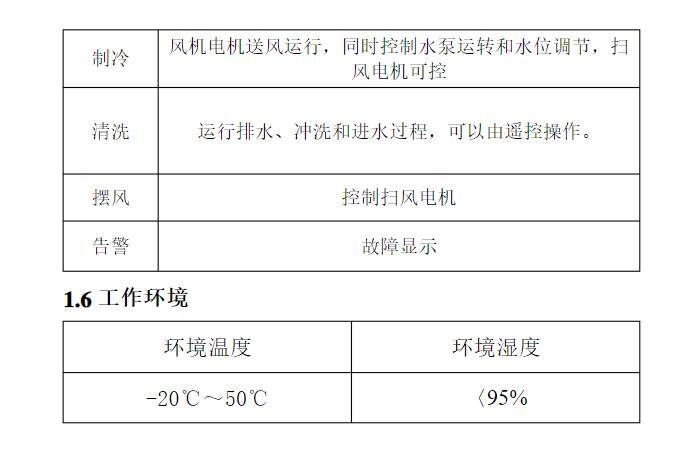

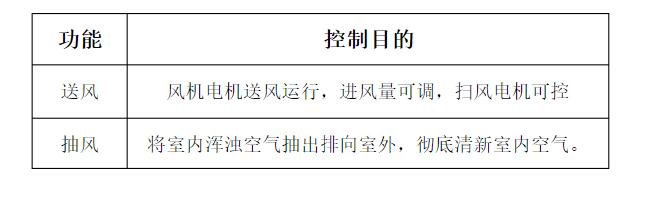

1.5功能描述

環保空調速度控制器規范

【本文由粵泰通風降溫環保科技（廣東）有限公司發布；內容來源于互聯網或原創，轉載聯系作者并注明出處：投稿請發至郵箱 yuechangcn@163.com】
